今回の作業
いよいよ苦手な電装関連の最後の作業！
ではなく、「最後になれば良いなぁ…」の作業です（笑）
まずは左右のスイッチレバーをメルカリで入手したので、ハンドルに取り付けていきます。

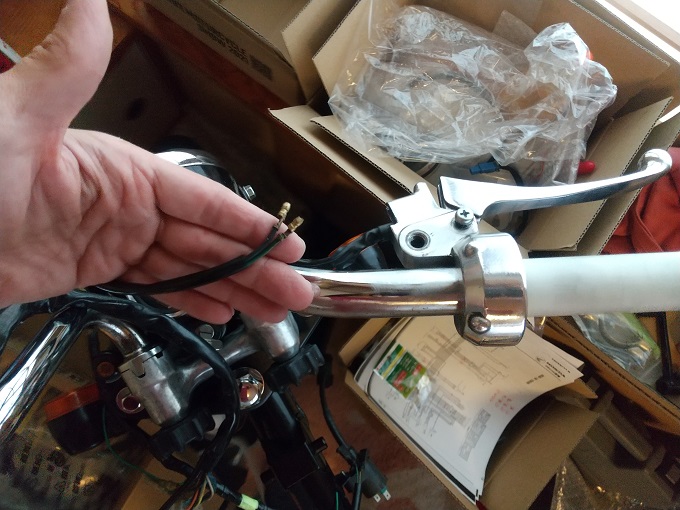

右レバーはブレーキランプのストップスイッチだけなので、配線はとてもシンプルです。

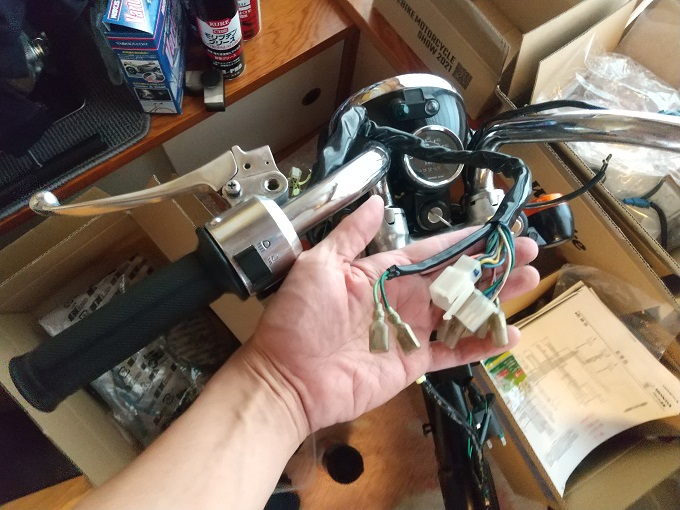

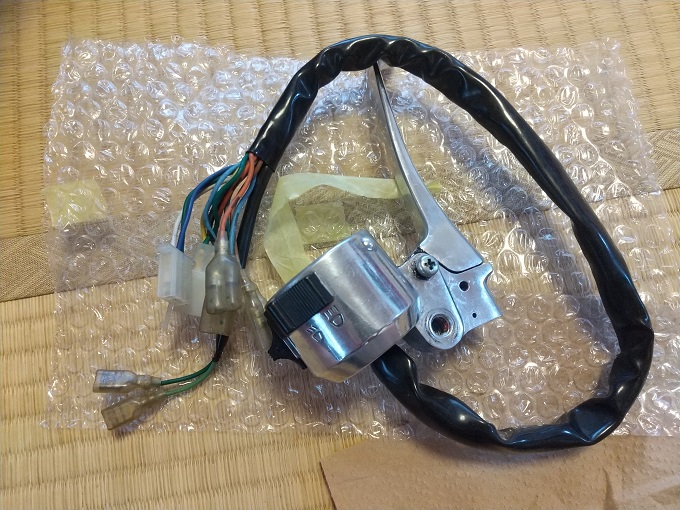

一方、左レバーはウインカー、ホーン、ライトスイッチがあるので、配線が少しヤヤこしそうです。

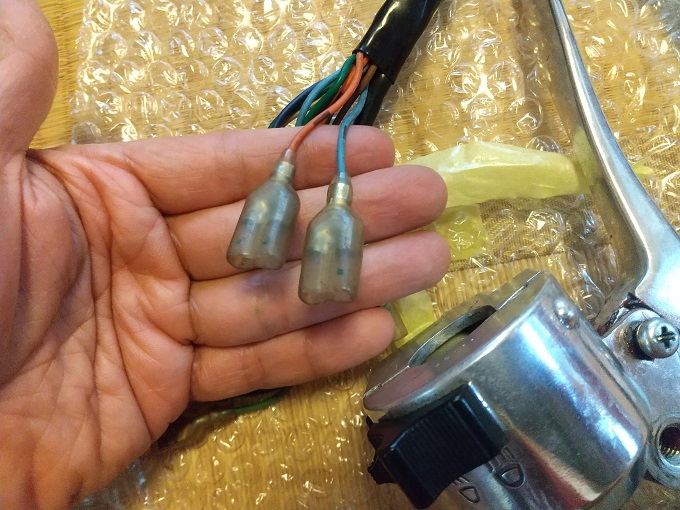

あと、ウインカースイッチからの配線（橙・空）がＷギボシ端子の雌になっていて、手持ちのモンキー配線図と異なっていたので、ウインカーアースの取り方が違う車両（ゴリラ？）のスイッチだと思います。
ではでは、早速メインハーネスを接続していきましょう。
まずはリア回りから。

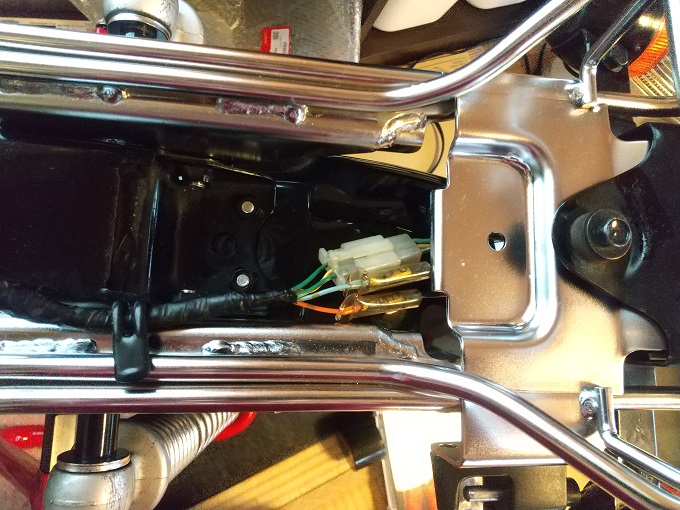

テールランプとリアウインカーの接続完了。

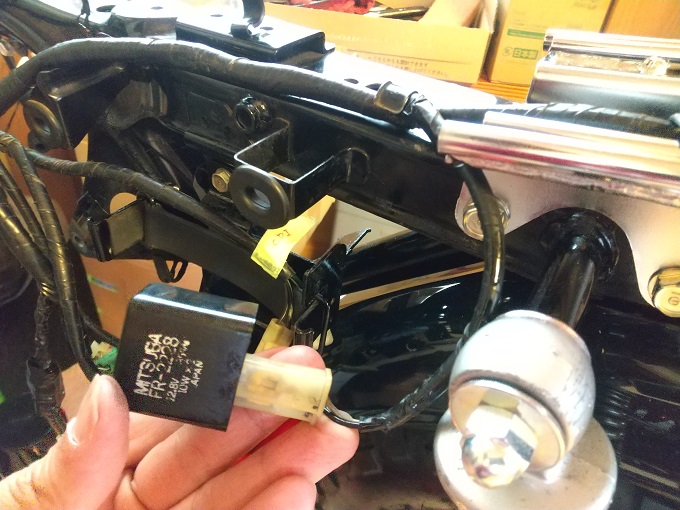

ウインカーリレー接続完了。

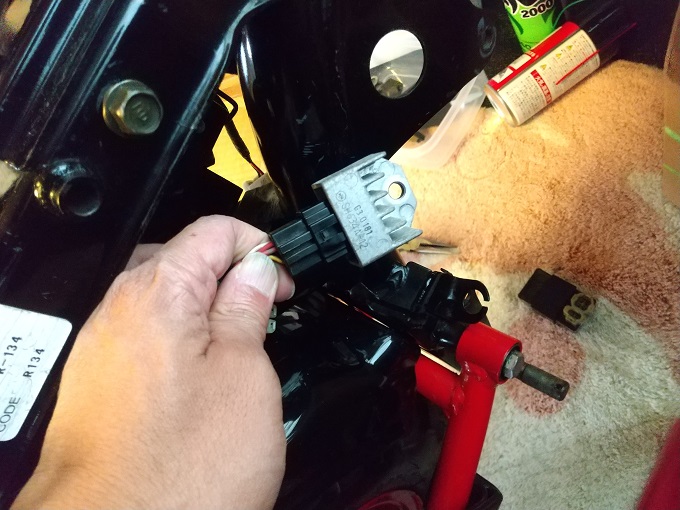

レギュレータ接続完了。

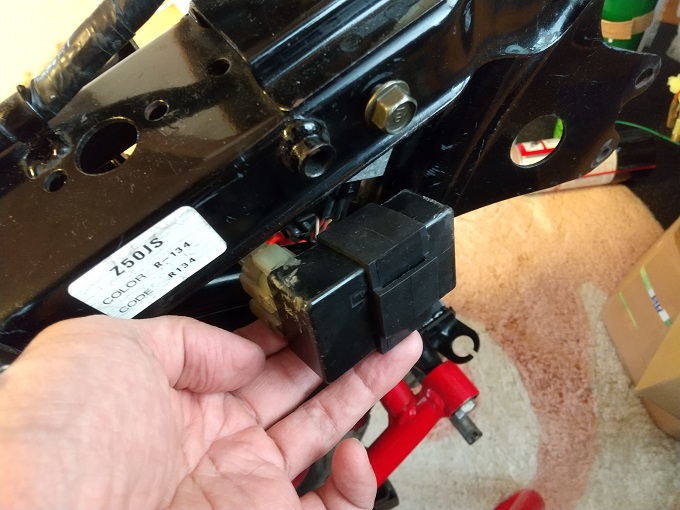

CDI接続完了。

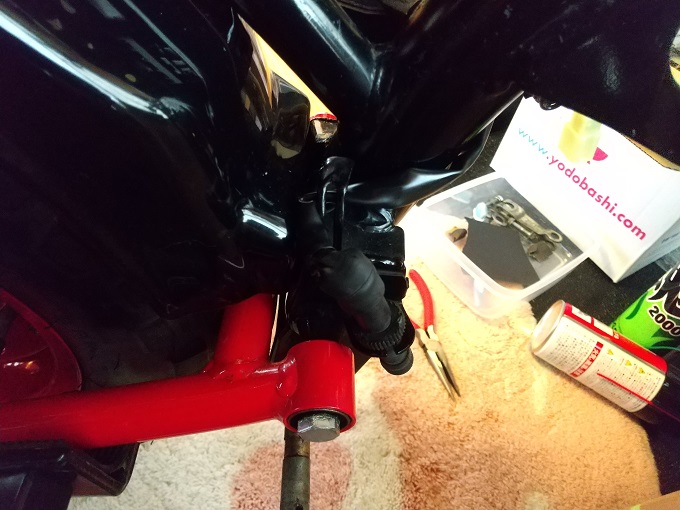

リアストップランプスイッチ接続完了。

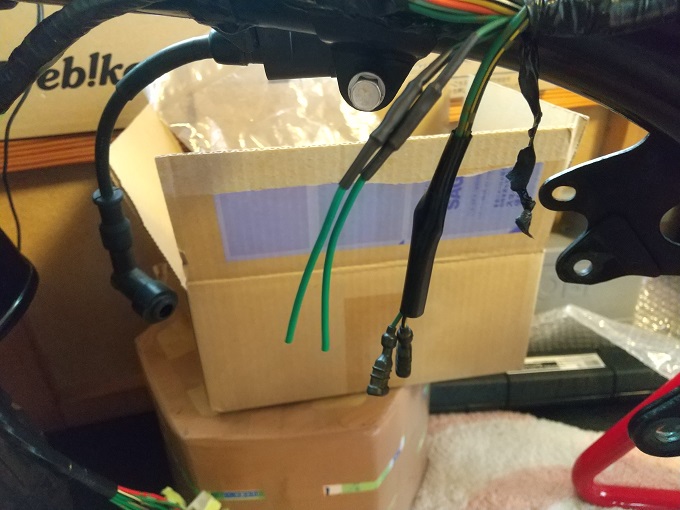

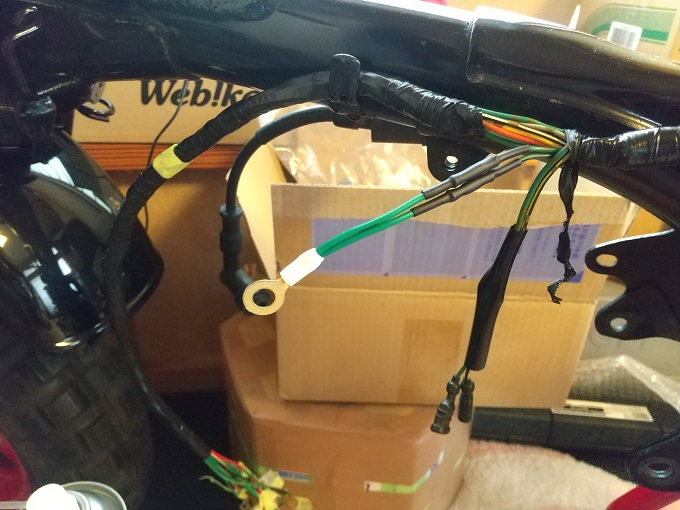

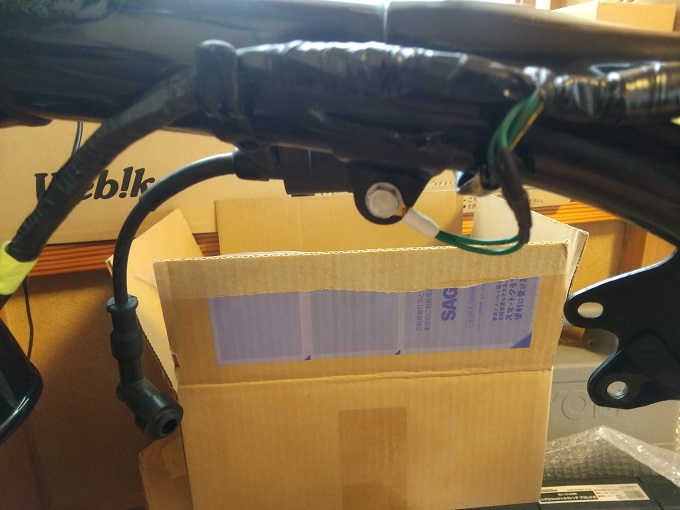

ここまで繋いだら、ボディアース線の長さを決めて
丸型端子を付けて
エアクリボックスの固定部分でアースを取ります。

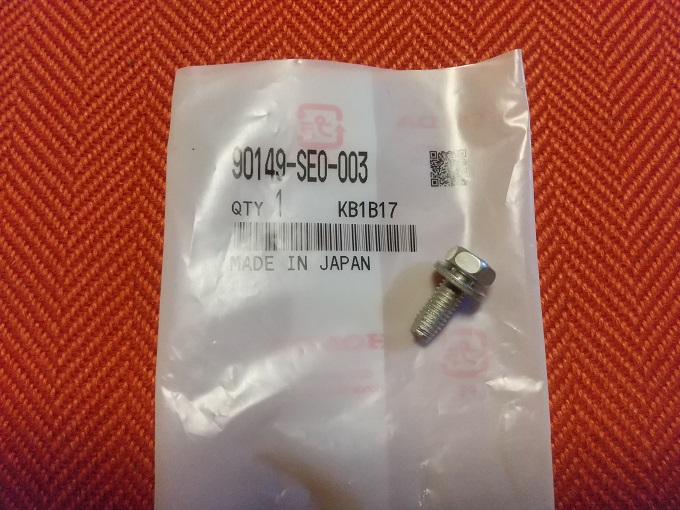

純正部品90149-SE0-003
アースボルト6×16 （エアクリボックス）
176円
どんどんいきます。

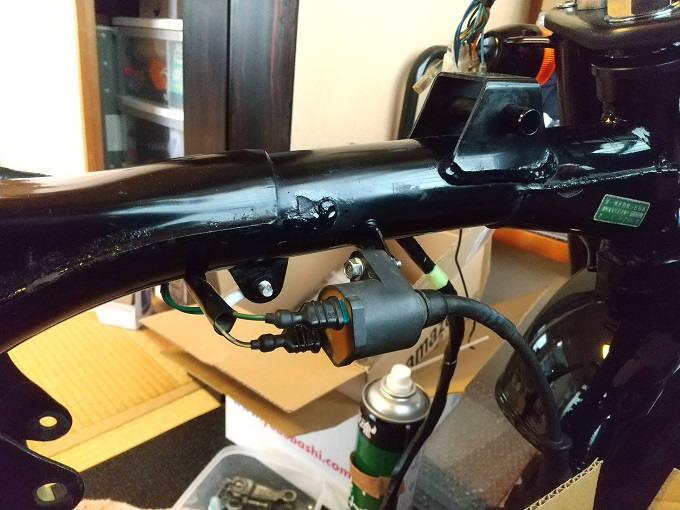

IGコイル接続完了。

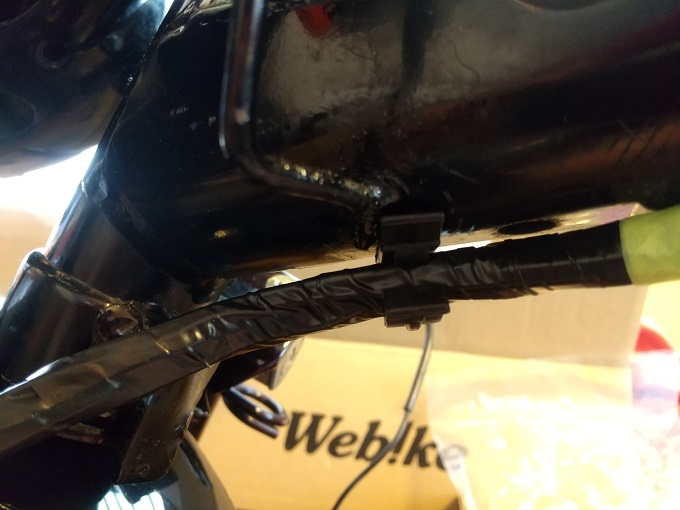

ここで、メインハーネスをメーターケース内に収める前に純正のハーネスクリップを使ってフレームに固定しておきます。
純正部品32161-393-003
ワイヤーハーネスクリップ（メインハーネス）
291円

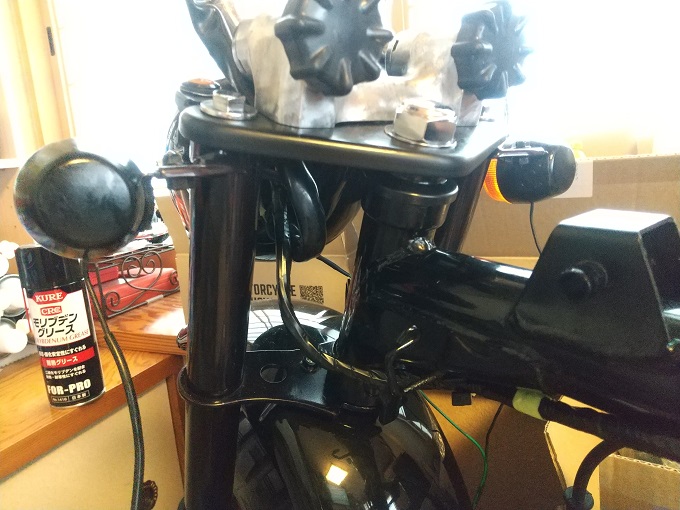

そうしたら、この配線の束を…
グイグイ押し込んで…
フロント回りの作業がやりやすいように車体をクルっと回します。
ヘッドライトを外すと、メーターケース内はこんな有り様になっています。
この配線を１本１本繋いでいくのですが、その前に

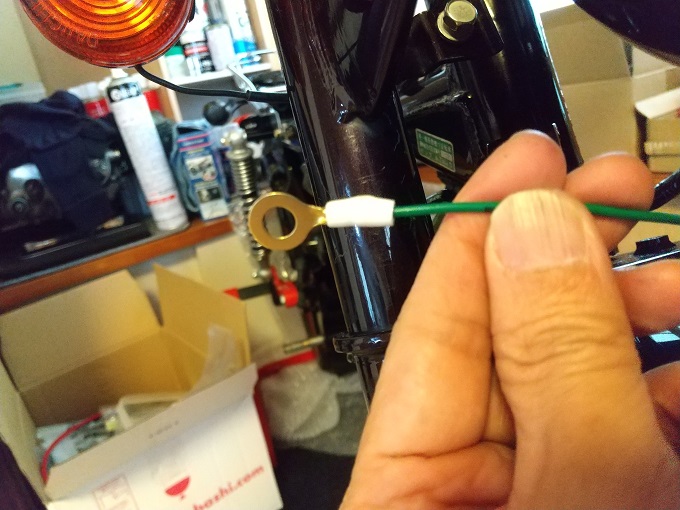

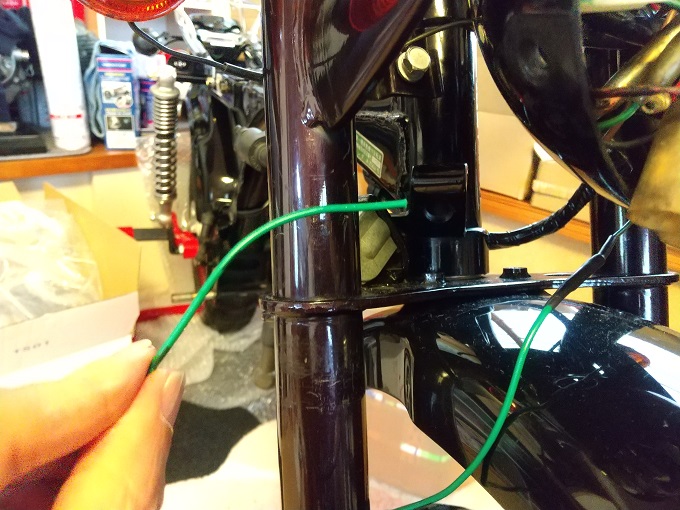

長めにとっておいたアース線の長さ調整、端子加工をして

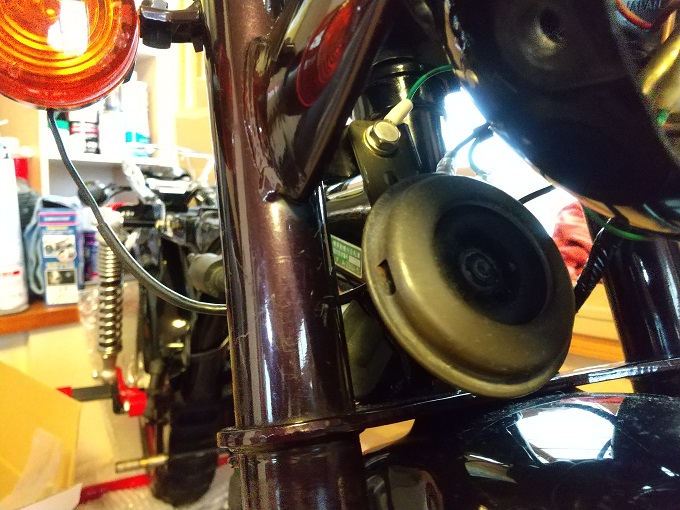

ホーンの取付ステーに繋いでおきます。

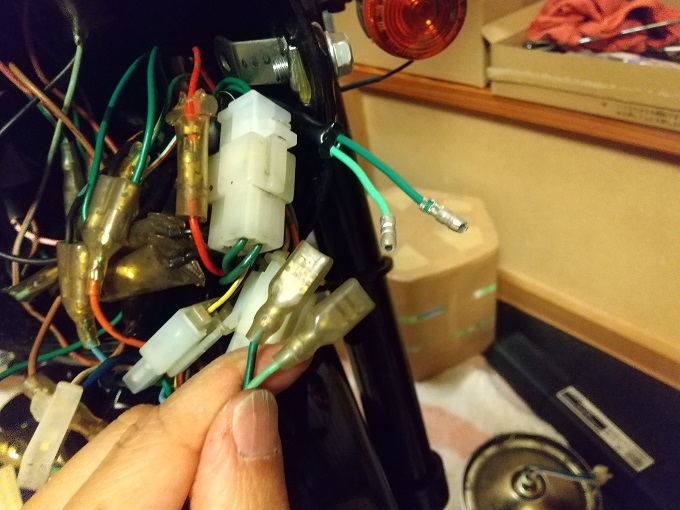

ホーン接続用のサブハーネスは作ろうと思えば超簡単に作れたのですが、わざわざ純正品を買いまして…

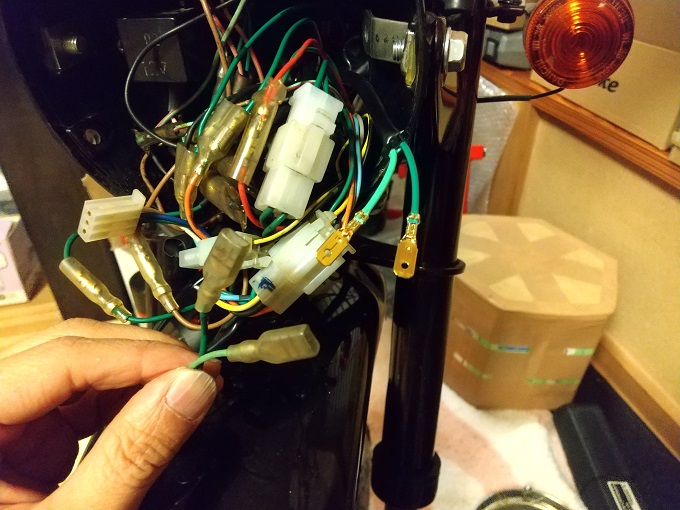

スイッチ側と形状が合わないという仕打ち（笑）
余計な作業が１つ増えました。
とまぁ、なんやかんや愚痴を言いつつも、ハーネス接続作業が完了しました。
次回、バッテリーを繋いでちゃんと電気が流れているのか確かめたいと思います。
